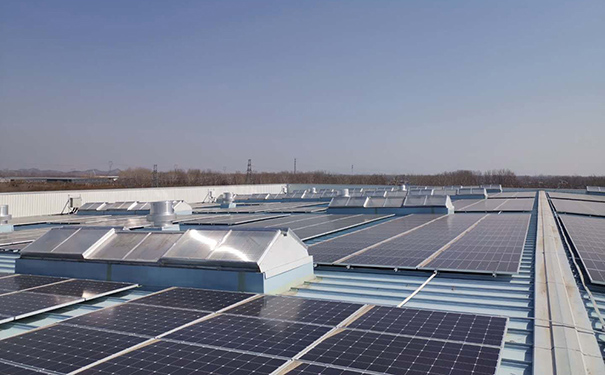

铝合金排烟窗介绍

铝合金排烟窗采光强，通风效率高，重量轻侧窗。铝合金排烟窗在现代建筑中的应用种类繁多，按其结构，位置，以及与屋顶的关系，可以概括为天顶、碰撞和抑郁型三类。

一、铝合金排烟窗的类型及构造

1、铝合金排烟窗类型：单体和群体

单坡、双坡、四坡、多棱锥及球形、球冠形等

2、铝合金排烟窗构造：

钢龙骨、铝龙骨、木龙骨、全玻璃式

二、铝合金排烟窗的材料及安装工具

材料：普通铝合金采光天窗以铝合金龙骨为主，另外预埋钢件、连接钢件、连接铝件、安全玻璃、密封材料、披水板、保温材料、不锈钢、螺钉等。如大型铝合金采光天窗还须有混凝土柱、梁式钢梁、钢网架等支撑体系及相应的钢板排水沟等。

工具：电焊机、气焊机、冲击钻、射钉器、拉铆枪、各种板手、螺丝;刀、密封材料操作工具、榔头、木楔及水平尺、铅坠、钢卷尺及激光测量仪。

嘉鼎辰铝合金排烟窗施工安装工艺流程

一、 百叶窗——划线定位

根据数据图纸中百叶窗的安装位置、尺寸和标高，依据百叶窗中线向两边量出百叶窗窗边线。以顶层百叶窗边线为准，用线坠或经纬仪将百叶窗边线下引，并在各层百叶窗口处划线标记，对个别不直的边应剔凿处理。

百叶窗的水平位置应以楼层室内+1000mm的水平线为准向上翻，弹线找直。每一层必须保持百叶窗上皮标高一致。

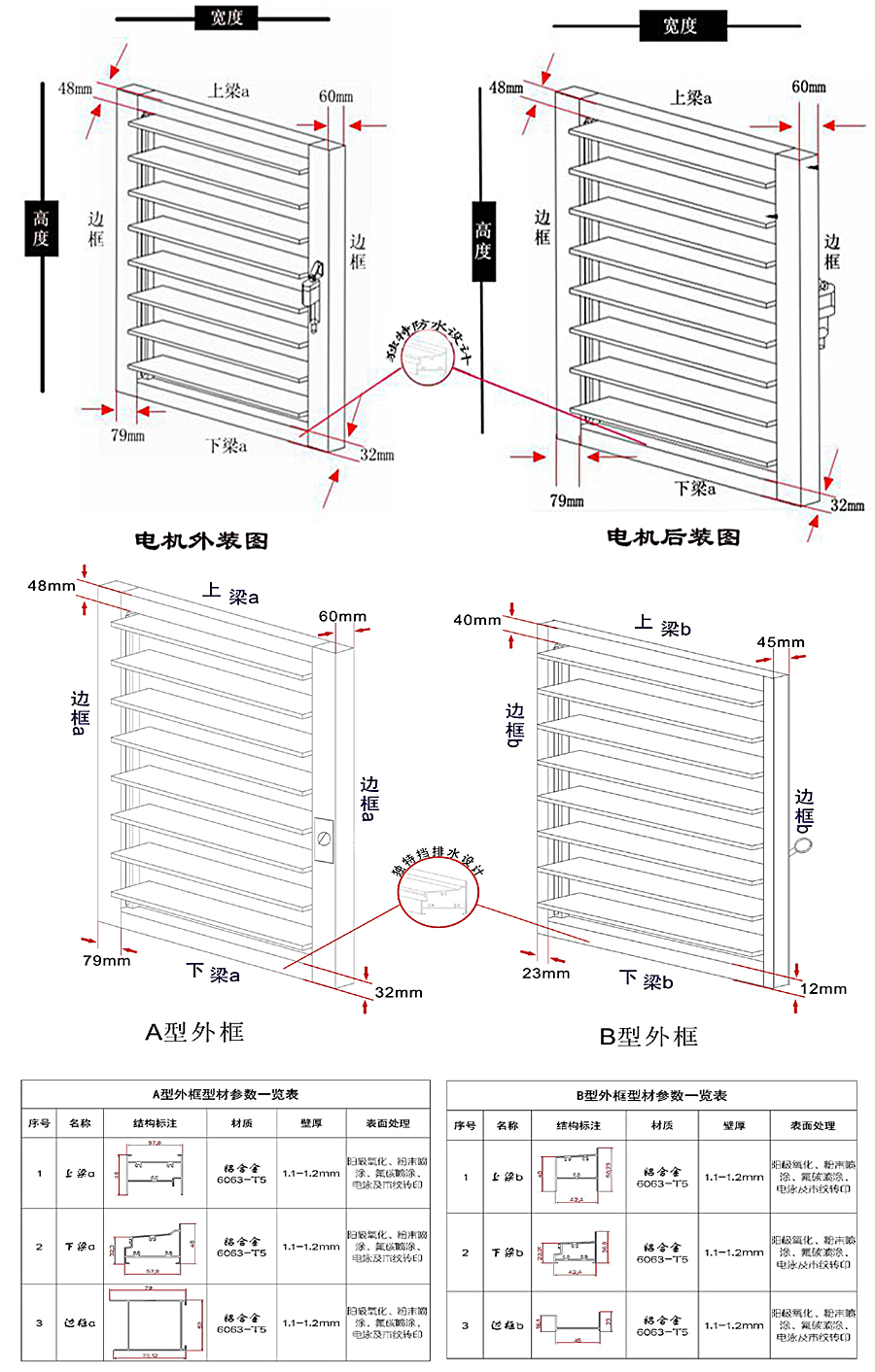

二、 百叶窗—窗框安装固定

将框塞入洞口，根据图纸要求的位置及标高，用木楔子及垫块将框临时固定，框中线与洞口中线对齐，调整标高，保证上下一条线，左右一水平。重点调整下框的水平及立框的垂直度和角方正。待各项均符合要求以后，用膨胀塞固定。注意：底框用铁件固定，固定时要随时检查底框的水平度和立框的垂直度并调整。

三、 百叶窗——塞缝

框洞之间填塞闭孔泡沫塑钢、发泡聚苯乙烯等弹性材料，分层填实，拆掉木楔后的洞同样应分层填塞同样材料

四、 百叶窗——抹灰做口

内外口抹灰时，外侧窗台略低于内侧窗台。外侧抹灰时要用5mm厚片料将框和抹灰层隔开，待砂浆硬化后取出并修规矩，抹灰面应超出窗框，其厚度一下影响百叶窗开启为宜，外侧抹灰不能淹没框下的出水口。

五、 百叶窗——扇及五金件安装

百叶窗扇在安装前一定要检查其是否变形或翘曲，安装完毕后要检查其推拉是否灵活并调整，五金件要牢固好用。

六、 百叶窗——打密封胶

内、外墙涂料或面层施工完毕后，将百叶窗内外框边与洞口相接处及拼樘料与百叶窗框间隙用嵌缝胶进行密封处理。要求连续、均匀、薄厚合适。将飞边及多余嵌缝膏用布或棉丝及时处理干净。
